SLZ 1000E

Циклический токарный станок SEIGER: Точность, мощность и стабильность для предприятий с высокими требованиями в своем классе

Подробнее

SEIGER SLZ 1000E Drehmschine

SLZ 1000E

Циклический токарный станок SEIGER: Точность, мощность и стабильность для предприятий с высокими требованиями в своем классе

Общие сведения


  • С системой управления ЧПУ или циклическим управлением Siemens или Heidenhain
  • Высокая точность и жесткость шпинделя
  • Терморазрыв за счет редуктора с автоматическим переключением, главный привод 46 кВт
  • Диаметр отверстия шпинделя стандартный 130 мм, опционально до 530 мм
  • Закаленные шлифованные направляющие поперечных салазок с телескопическим кожухом
  • Стеклянная линейка на оси Х с воздушной защитой
  • Стойкая к деформациям станина коробчатой формы, с двойными призматическими направляющими из высококачественного чугуна с закаленной тонко шлифованной поверхностью
  • Опция – 2 транспортера для лучшего отвода стружки
  • Дополнительная передняя направляющая для повышения прочности фартука
  • Частичное или полное защитное ограждение
  • Привод оси Z с зубчатой рейкой, прямое измерение хода при расстоянии между центрами от 5 000 мм

Преимущества


Коробчатая станина шириной 750 мм, передняя опорная направляющая
Коробчатая станина шириной 750 мм, передняя опорная направляющая

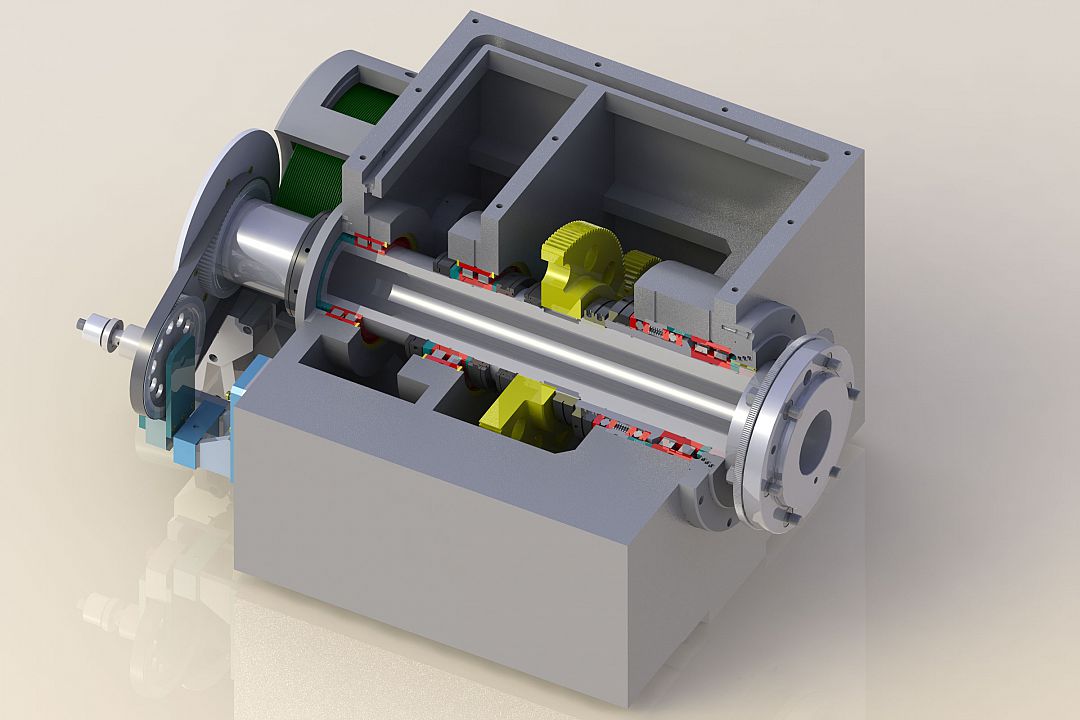

Шпиндельная бабка со шпинделем на 3 подшипниках, с радиальными и упорными подшипниками
Шпиндельная бабка со шпинделем на 3 подшипниках, с радиальными и упорными подшипниками
Усовершенствованные защитные кожухи для больших объемов стружки
Усовершенствованные защитные кожухи для больших объемов стружки

Фото


Компактное закрытое защитное ограждение по периметру, телескопические двери спереди со стороны оператора.
Привод оси Z через шарико-винтовую пару с приводной гайкой.
Устойчивые продольные салазки со специальным оборудованием – револьверной головкой перед центром вращения и зажимной опорой борштанги за центром вращения.
В качестве опции предлагаются различные конструкции люнетов.
При расстоянии между центрами от 5 000 мм – привод с зубчатой рейкой с редуктором.
Цельная задняя бабка, пиноль 160 мм, в данном случае с опциями: гидравлическая задняя бабка с зажимом станины и электрическим приводом хода.
Цельный корпус шпиндельной бабки с зубчатой передачей в масляной ванне. Терморазрыв между подшипниками и автоматическим редуктором. Главный шпиндель на 3 подшипниках. Опция – различные варианты отверстия.

Компактное закрытое защитное ограждение по периметру, телескопические двери спереди со стороны оператора.

Привод оси Z через шарико-винтовую пару с приводной гайкой.

Устойчивые продольные салазки со специальным оборудованием – револьверной головкой перед центром вращения и зажимной опорой борштанги за центром вращения.

В качестве опции предлагаются различные конструкции люнетов.

При расстоянии между центрами от 5 000 мм – привод с зубчатой рейкой с редуктором.

Цельная задняя бабка, пиноль 160 мм, в данном случае с опциями: гидравлическая задняя бабка с зажимом станины и электрическим приводом хода.

Цельный корпус шпиндельной бабки с зубчатой передачей в масляной ванне. Терморазрыв между подшипниками и автоматическим редуктором. Главный шпиндель на 3 подшипниках. Опция – различные варианты отверстия.

Технические характеристики и мощность

Технические характеристики


SLZ 1000E Единица измерения величина
Диаметр обработки над станиной мм 1.010
Диаметр обработки над поперечными салазками мм 650
Ширина станины мм 750
Шпиндельная головка по DIN 55027 размер 15
Диаметр отверстия шпинделя мм 130 / 530 (Опционально)
Диаметр отверстия шпинделя в переднем подшипнике мм 220 / 670 (Опционально)
Диаметр пиноли задней бабки мм 160
Ход задней бабки мм 315
Конус Морзе задней бабки MK 6
Расстояние между центрами мм 1.000 – 20.000

мощность


SLZ 1000E Единица измерения величина
Главный привод кВт 46
Диапазон частоты вращения 1 / мин 1 – 900

Габариты
Длина мм 3.800 + Расстояние между центрами
Ширина мм 3.300
Высота мм 2.550
