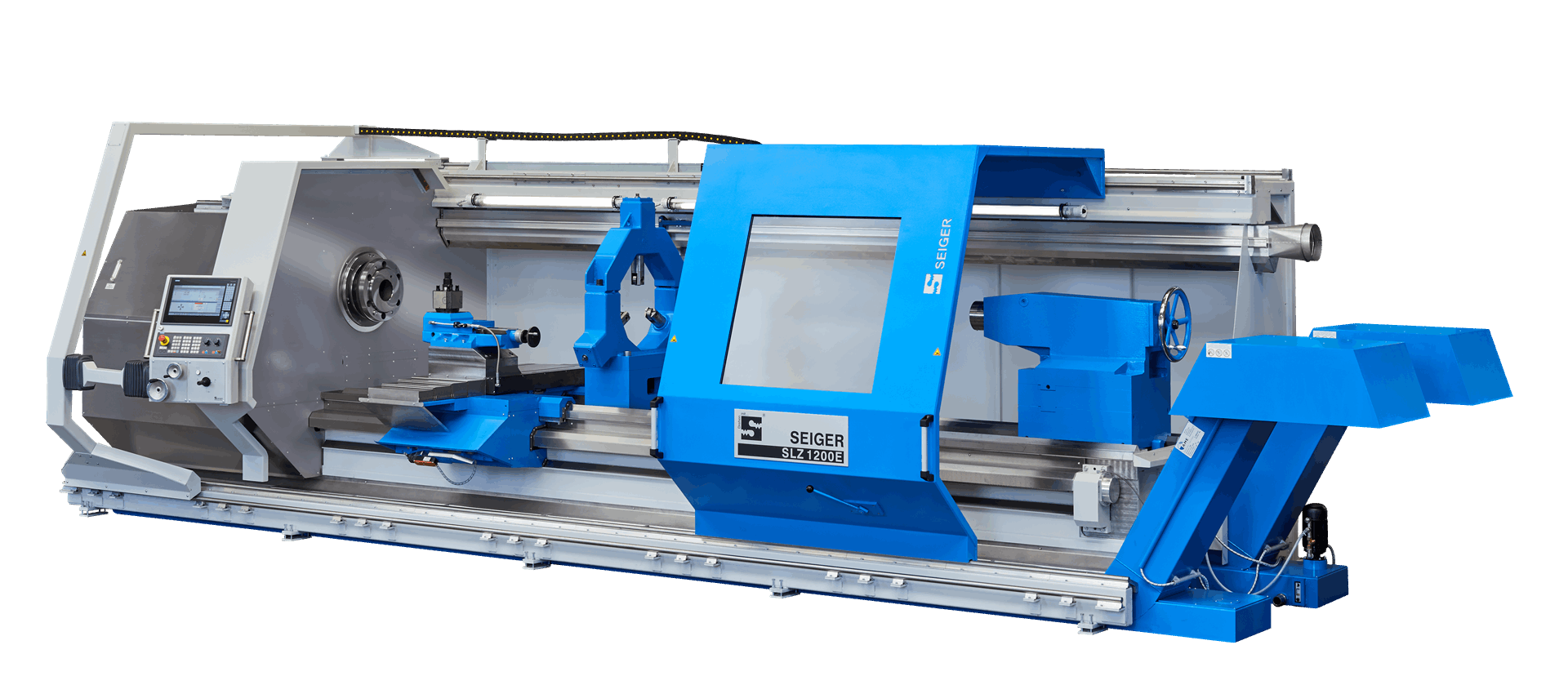

SLZ 1200E

SEIGER Zyklen-Drehmaschine: Präzision und Leistung für den Anspruchsvollen Anwender für stabilste Technik in seiner Klasse

Mehr erfahren

SEIGER SLZ 1200E Drehmschine

SLZ 1200E

SEIGER Zyklen-Drehmaschine: Präzision und Leistung für den Anspruchsvollen Anwender für stabilste Technik in seiner Klasse

Allgemeine Informationen


  • Wahlweise mit CNC- oder Zyklen-Steuerung Siemens oder Heidenhain
  • Hohe Genauigkeit und Steifigkeit der Drehspindel
  • Thermische Trennung durch automatisch schaltendes Getriebe, 46 KW Hauptantrieb
  • Spindelbohrung Ø 130 mm Standard, Option Ø bis 530 mm
  • Planschieberführungen gehärtet und geschliffen mit Teleskopabdeckung
  • Glasmaßstab in der X-Achse mit Sperrluftsystem
  • Verwindungssteifes Kastenbett mit Doppel-Prismenführung, aus hochwertigem Guß mit gehärteten feinstgeschliffenen Führungsbahnen
  • 2 Späneförderer zur besseren Abfuhr als Option
  • Zusatzführung vorne zur Verstärkung des Schloßkastens
  • Teilverkleidungen oder Vollverkleidungen herstellbar

Features im Überblick


Kastenbettausführung 750 mm Bettbreite und Stützführung vorne
Kastenbettausführung 750 mm Bettbreite und Stützführung vorne
Spindelkasten 3 Lagerpunkte mit radialen und axialen Lagern
Spindelkasten 3 Lagerpunkte mit radialen und axialen Lagern
Optimiertes Verkleidungskonzept für große Spanvolumina
Optimiertes Verkleidungskonzept für große Spanvolumina

Fotos


Sondersupport mit aufgebauter Schleifspindel hinter der Drehmitte, Schleifscheibengröße 600 mm Durchmesser.
SEIGER Sonderlünette mit Schnellverstellung auf dem Maschinenbett. Hydraulische Lünette selbstzentrierend.
C-Achse einschwenkbar über einen hydraulischen Zylinder gegen festen Anschlag, separater Motor mit Getriebe, hochauflösendes Messsystem an der Hauptspindel.
Feststehende Lünette mit abnehmbarem Oberteil, auch klappbar oder schwenkbar herstellbar.

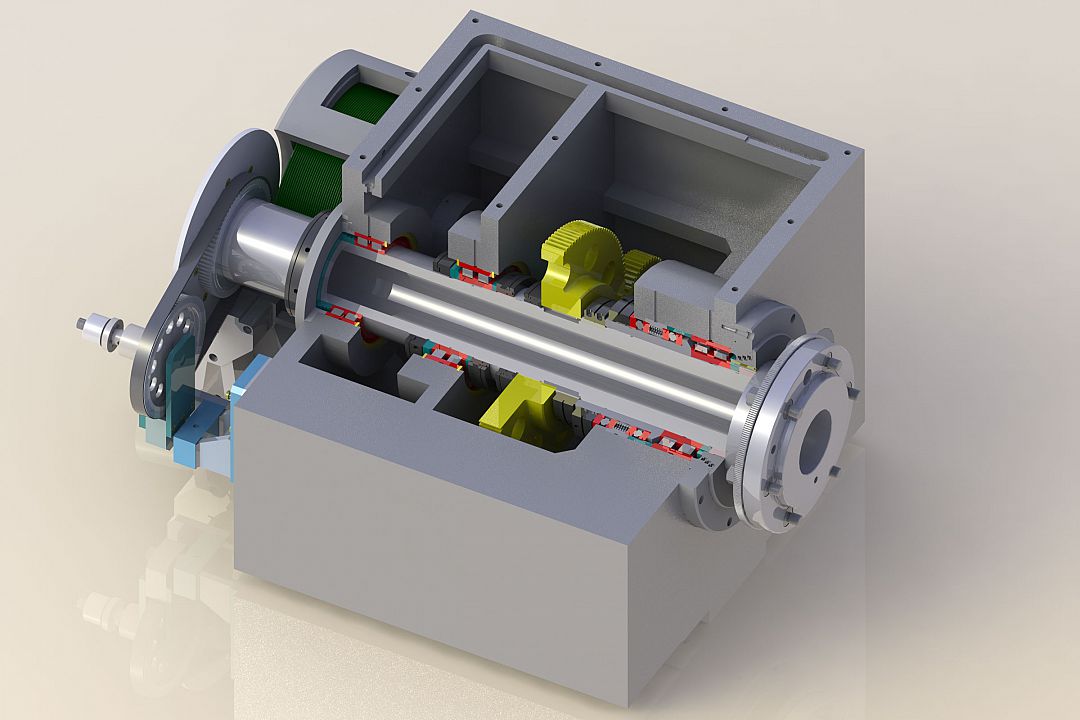

Massives Spindelkastengehäuse mit fester Zahnradübersetzung im Ölbad laufend. Thermische Trennung zwischen Lagerung und automatisch schaltendes Getriebe. Hauptspindel an 3 Position gelagert. Unterschiedliche Bohrungen als Option.

Sondersupport mit aufgebauter Schleifspindel hinter der Drehmitte, Schleifscheibengröße 600 mm Durchmesser.

SEIGER Sonderlünette mit Schnellverstellung auf dem Maschinenbett. Hydraulische Lünette selbstzentrierend.

C-Achse einschwenkbar über einen hydraulischen Zylinder gegen festen Anschlag, separater Motor mit Getriebe, hochauflösendes Messsystem an der Hauptspindel.

Feststehende Lünette mit abnehmbarem Oberteil, auch klappbar oder schwenkbar herstellbar.

Massives Spindelkastengehäuse mit fester Zahnradübersetzung im Ölbad laufend. Thermische Trennung zwischen Lagerung und automatisch schaltendes Getriebe. Hauptspindel an 3 Position gelagert. Unterschiedliche Bohrungen als Option.

Spezifikationen und Leistung

Spezifikationen


SLZ 1200E Einheit Wert
Umlauf Ø über Bett mm 1.250
Umlauf Ø über Planschieber mm 850
Bettbreite mm 750
Spindelkopf nach DIN 55027 Gr. 15
Spindelbohrung Ø mm 130 / 530 (Option)
Spindel Ø im vorderen Lager mm 220 / 670 (Option)
Reitstock-Pinole Ø mm 160
Reitstockhub mm 315
Reitstock-Morsekegel MK 6
Spitzenweite mm 1.000 – 20.000

Leistung


SLZ 1200E Einheit Wert
Hauptantrieb KW 46
Drehzahlbereich 1 / min 1 – 710

Maße
Länge mm 3.800 + Spitzenweite
Breite mm 3.300
Höhe mm 2.550
