SLZ 570E

SEIGER Zyklen-Drehmaschine: Ein kompaktes Kraftpaket mit vielen Vorteilen für den Anwender

Mehr erfahren

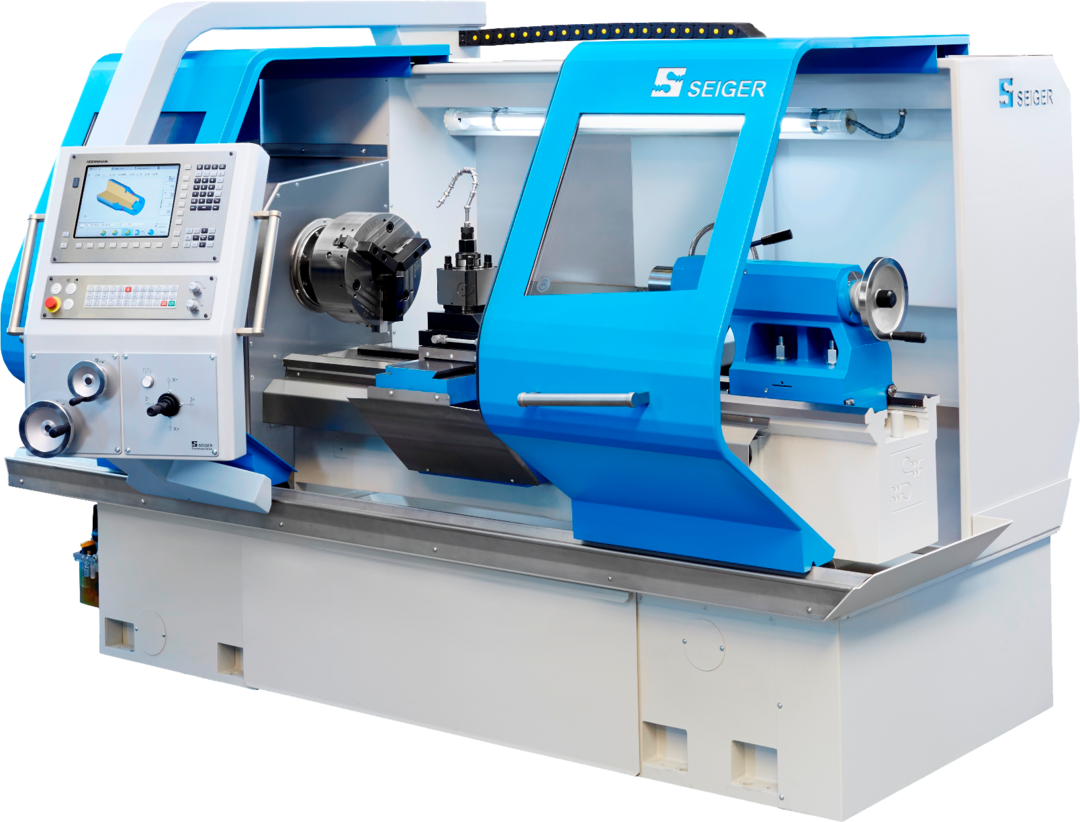

SEIGER SLZ 570E Drehmschine

SLZ 570E

SEIGER Zyklen-Drehmaschine: Ein kompaktes Kraftpaket mit vielen Vorteilen für den Anwender

Allgemeine Informationen


  • Wahlweise mit CNC- oder Zyklen-Steuerung Siemens oder Heidenhain
  • Verwindungssteifes Bett, aus hochwertigem Guß mit gehärteten feinstgeschliffenen Führungsbahnen und Glasmaßstab in der X-Achse
  • Sicherheitskupplung in der Z- und X-Achse
  • Sperrluft mit Kohlefilter in direkten Wegmeßsystem
  • Hohe Genauigkeit und Steifigkeit der Drehspindel durch Präzisions-Spindellagerung, Spindelbohrung Ø 93 mm Standard, Option Ø bis 130 mm
  • Direkte Wegmessung im Standard
  • Langer durchgehender Planschieber mit einstellbarer Keilleiste

Features im Überblick


Leistungsstarker Antrieb 25 KW, Option: automatisches Getriebe
Leistungsstarker Antrieb 25 KW, Option: automatisches Getriebe
Spindelbohrung 93 mm Standard bis 130 mm (Option)
Spindelbohrung 93 mm Standard bis 130 mm (Option)
Optional verlängerter Planschieber mit Linearführung
Optional verlängerter Planschieber mit Linearführung

Fotos

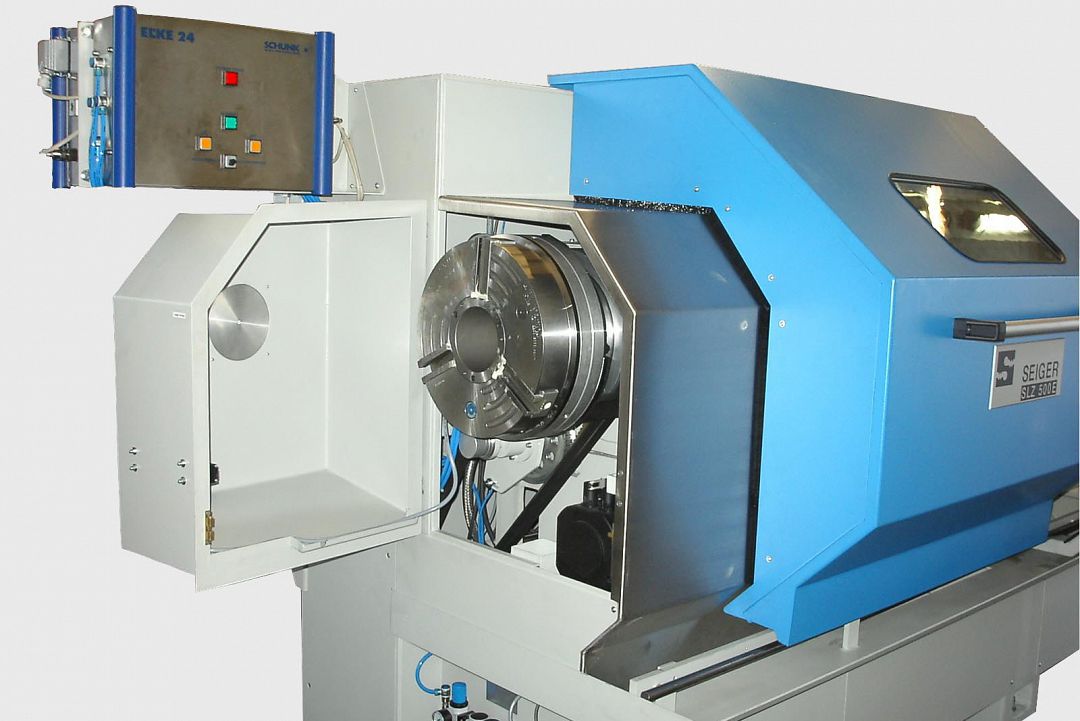

Sonderlösung: SLZ-570E mit 2 Stück pneumatischen Spannfuttern, davon 1 Stück hinten am Spindelende montiert, Sonderspindel mit großer Bohrung (140 mm)

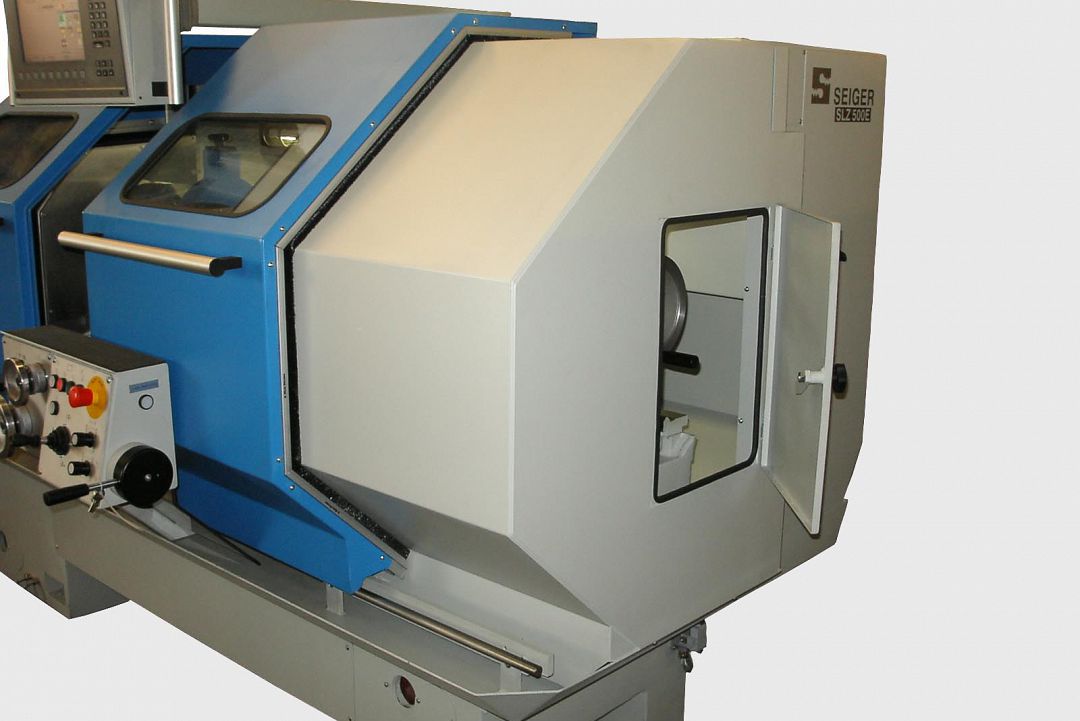

Sonderausführung: Verkleidung reitstockseitig geschlossene Kabine, Schwenktür für Reitstock

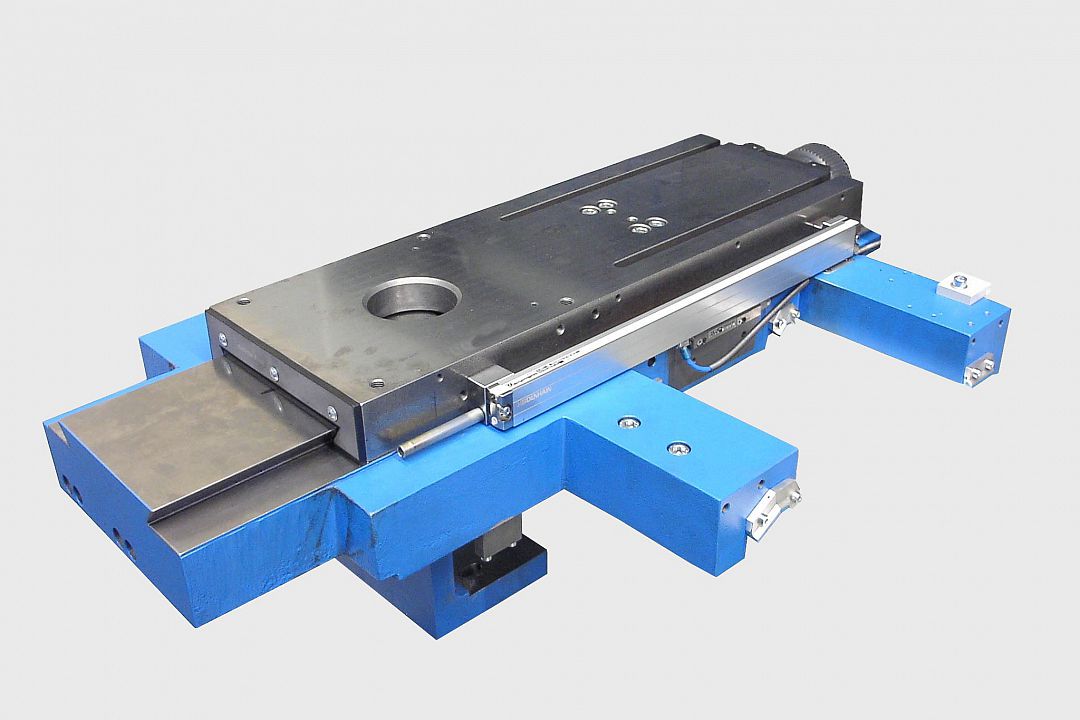

Standardsupport mit langem Planscheiber und Keilleiste. Direkte Wegmessung im Standard über Linearmaßstab Heidenhain.

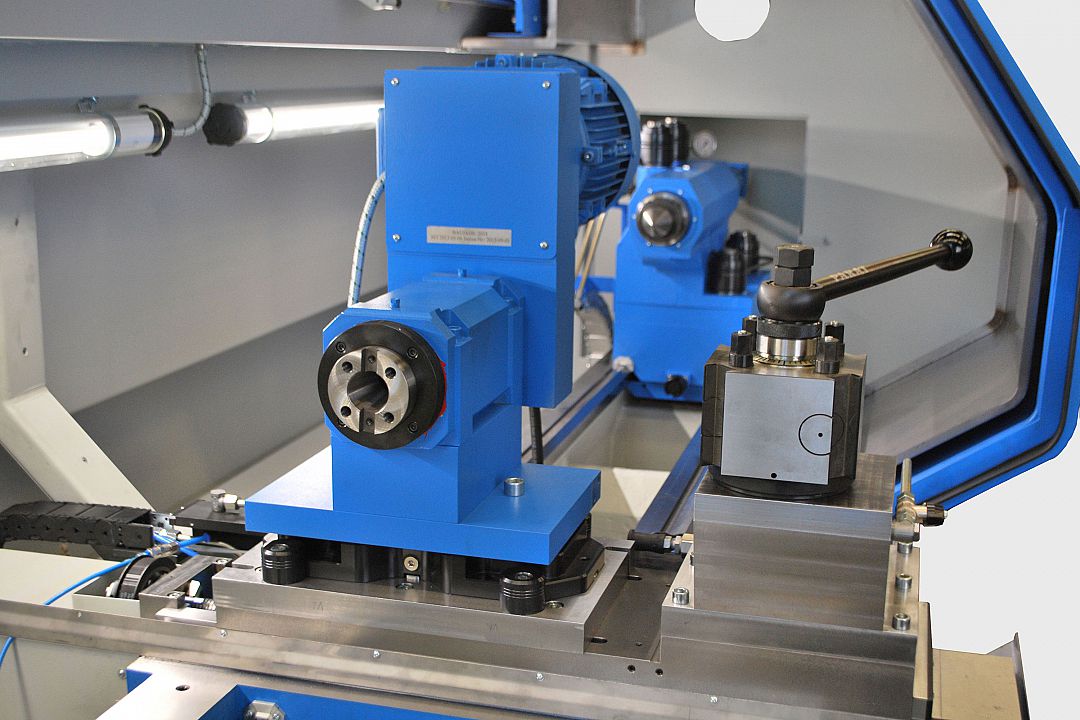

Kombinierbare Werkzeugsysteme mit Nullpunktspannung. Parat Halter vor der Drehmitte. Bearbeitungseinheit abnehmbar hinter der Drehmitte mit Nullpunktspannung.

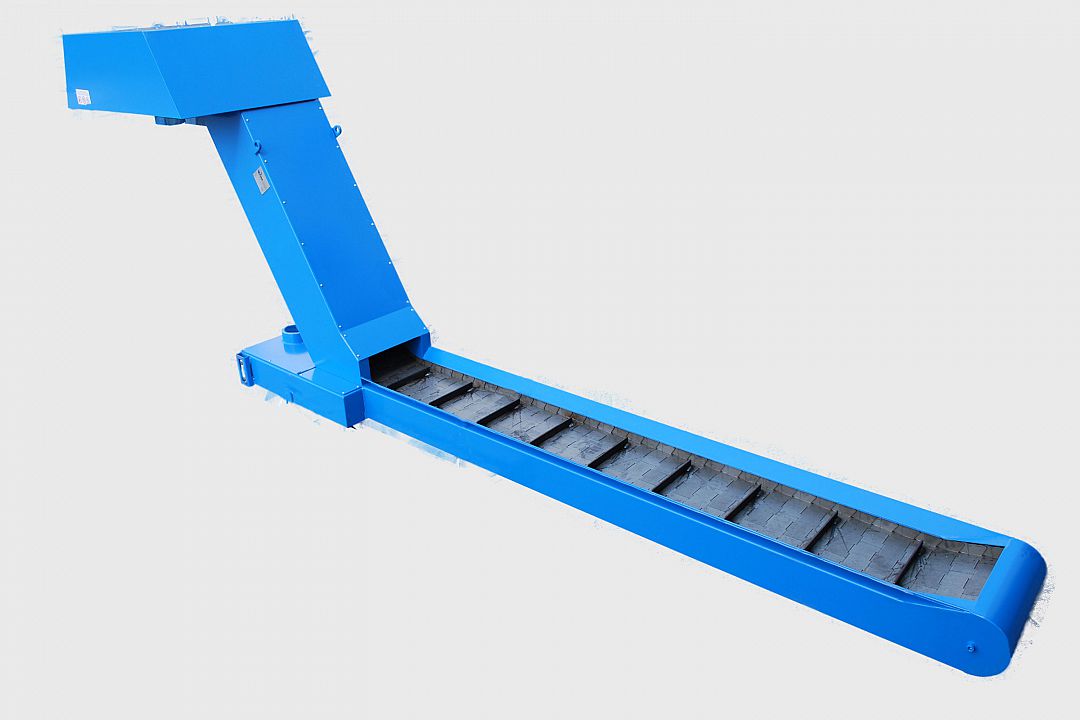

Als Option sind Späneförderer als Schanierbandförderer und Kratzbandförderer in unterschiedlichen Bauformen lieferbar.

Sonderlösung: SLZ-570E mit 2 Stück pneumatischen Spannfuttern, davon 1 Stück hinten am Spindelende montiert, Sonderspindel mit großer Bohrung (140 mm)

Sonderausführung: Verkleidung reitstockseitig geschlossene Kabine, Schwenktür für Reitstock

Standardsupport mit langem Planscheiber und Keilleiste. Direkte Wegmessung im Standard über Linearmaßstab Heidenhain.

Kombinierbare Werkzeugsysteme mit Nullpunktspannung. Parat Halter vor der Drehmitte. Bearbeitungseinheit abnehmbar hinter der Drehmitte mit Nullpunktspannung.

Als Option sind Späneförderer als Schanierbandförderer und Kratzbandförderer in unterschiedlichen Bauformen lieferbar.

Spezifikationen und Leistung

Spezifikationen


Bezeichnung Einheit Wert
Umlauf Ø über Bett mm 570
Umlauf Ø über Planschieber mm 340
Bettbreite mm 350
Spindelkopf nach DIN 55027 Gr. 8
Spindelbohrung Ø mm 93 / 130 (Option)
Spindel Ø im vorderen Lager mm 130 / 170 (Option)
Reitstock-Pinole Ø mm 90
Reitstockhub mm 180
Reitstock-Morsekegel MK 5
Spitzenweite mm 1.000 / 1.500 / 2.000

Leistung


Bezeichnung Einheit Wert
Hauptantrieb KW 25
Drehzahlbereich 1 / min 1 – 3.000

Maße
Länge mm 1.990 + Spitzenweite
Breite mm 2.200
Höhe mm 1.970
