SLZ 420K

Die neue Dimension der konventionellen Drehmaschine: Manuelle Handhabung mit einem Hauch digitaler Unterstützung

Allgemeine Informationen


  • Verwindungssteifes Bett, aus hochwertigem Guss mit gehärteten feinstgeschliffenen Führungsbahnen und Glasmaßstab in der X-Achse. Bettbreite 350 mm
  • Hohe Genauigkeit und Steifigkeit der Drehspindel durch Präzisions-Spindellagerung, Spindelbohrung Ø 80 mm Standard, Option Ø 130 mm
  • Mechanische Handräder
  • Linearmaßstab (Firma Heidenhain) in der X- und Z-Achse (Standard)
  • Untergestelle als Hybridkonstruktion aus hochfestem, zementgebundenem Mineralguss
  • Digitalanzeige Heidenhain Positip 8016
  • freie Anwahl von Gewindesteigungen
  • V-Konstante und regelbare Vorschübe über Potentiometer
  • Eilgangfunktion in beiden Achsen

Features im Überblick


350 mm Bettbreite
350 mm Bettbreite
Optional 20 KW Hauptantrieb
Optional 20 KW Hauptantrieb
Spindelbohrung 80 mm im Standard, Option 93 mm
Spindelbohrung 80 mm im Standard, Option 93 mm

Fotos

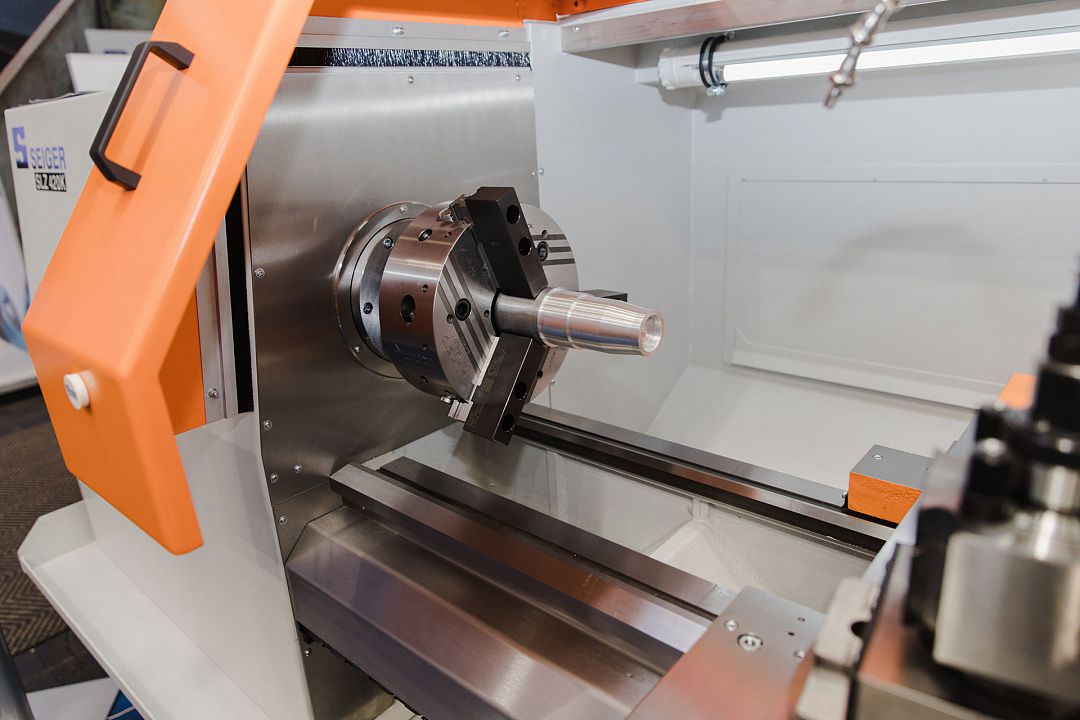

Stabiler Spindelkasten aus Grauguss. 5 Spindellager für eine hohe Laufruhe. Großer Spindeldurchlass 80mm.

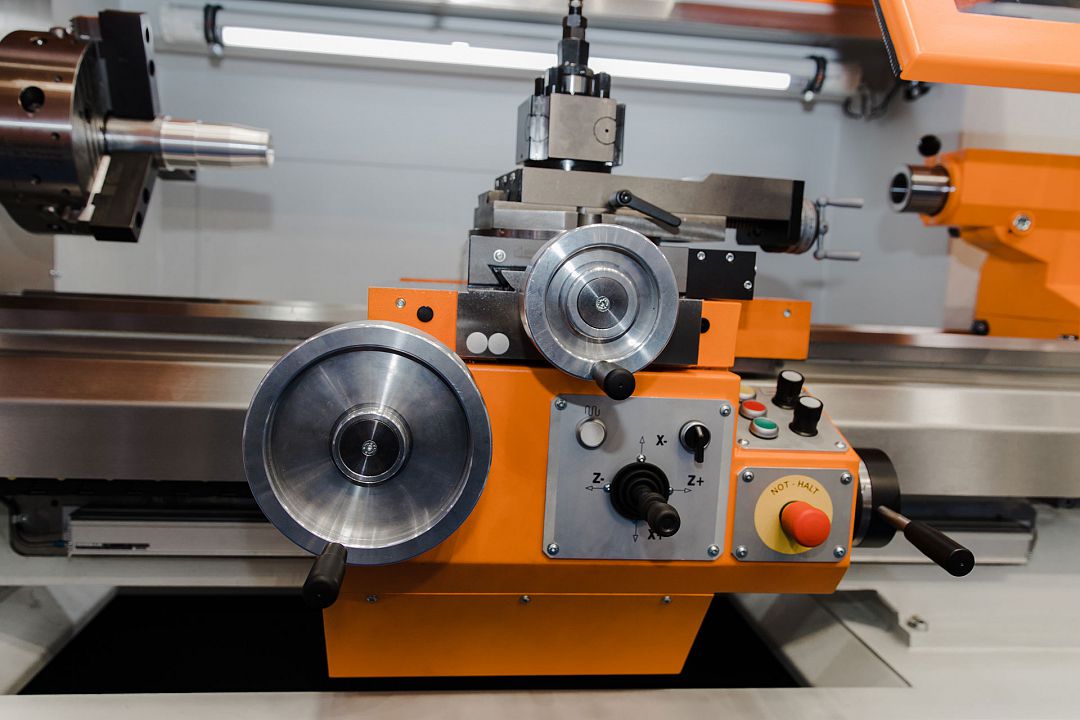

Support  mit mechanischen Handrädern für beide Achsen.

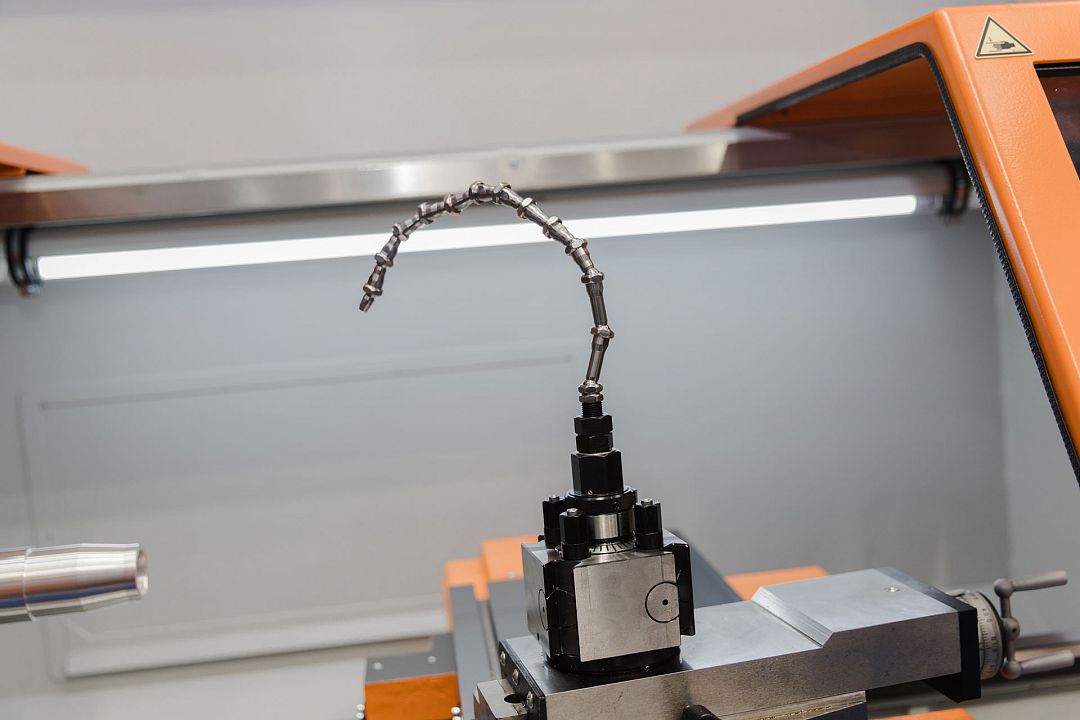

Obersupport mit Stahlharter Multifix im Standard oder Optionen wie Parat.
Reitstock Piniole D=70mm, große Auskragung nach vorne für gute Erreichbarkeit.
Digitale Anzeige Heidenhain Positip 8016 mit 12" Touch Monitor für  die optimale Übersicht.

Stabiler Spindelkasten aus Grauguss. 5 Spindellager für eine hohe Laufruhe. Großer Spindeldurchlass 80mm.

Support mit mechanischen Handrädern für beide Achsen.

Obersupport mit Stahlharter Multifix im Standard oder Optionen wie Parat.

Reitstock Piniole D=70mm, große Auskragung nach vorne für gute Erreichbarkeit.

Digitale Anzeige Heidenhain Positip 8016 mit 12" Touch Monitor für die optimale Übersicht.

Spezifikationen und Leistung

Spezifikationen


SLZ 420K Einheit Wert
Umlauf Ø über Bett mm 430
Umlauf Ø über Planschieber mm 220
Bettbreite mm 350
Spindelkopf nach DIN 55027 Gr. 6
Spindelbohrung Ø mm 80 / 93 (Option)
Spindel Ø im vorderen Lager mm 110 / 130 (Option)
Reitstock-Pinole Ø mm 70
Reitstockhub mm 150
Reitstock-Morsekegel MK 5
Spitzenweite mm 1.000 / 1.500 / 2.000

Leistung


SLZ 420K Einheit Wert
Hauptantrieb KW 11 / 20 (Option)
Drehzahlbereich 1/min 1 – 3.000

Maße
Länge mm 1.900 + Spitzenweite
Breite mm 1.500
Höhe mm 1.600
