SLZ 300E

SEIGER Zyklen-Drehmaschine: Unsere kleinste für große Ansprüche aus dem Hause Seiger

Mehr erfahren

SEIGER SLZ 300E Drehmschine

SLZ 300E

SEIGER Zyklen-Drehmaschine: Unsere kleinste für große Ansprüche aus dem Hause Seiger

zurück

Informationen

Anfrage senden Datenblatt herunterladen

Allgemeine Informationen

  • Wahlweise mit CNC- oder Zyklen-Steuerung Siemens oder Heidenhain
  • Sicherheitskupplung in der Z-Achse
  • Verwindungssteifes Bett, aus hochwertigem Guß mit gehärteten feinstgeschliffenen Führungsbahnen und Glasmaßstab in der X-Achse
  • Bedienpult frei verschiebbar und schwenkbar
  • Hohe Genauigkeit und Steifigkeit der Drehspindel durch Präzisions-Spindellagerung, Spindelbohrung Ø 40 mm Standard, Option Ø bis 55 mm

Features im Überblick

Gute Zugänglichkeit und Bedienung der Maschine
Gute Zugänglichkeit und Bedienung der Maschine
Direkte Wegmessung in der X-Achse
Direkte Wegmessung in der X-Achse
Edelstahlverkleidung im Dauerspanbereich
Edelstahlverkleidung im Dauerspanbereich

Fotos

Optional: Reitstockseite geschlossen, mit Schwenktür für die Reitstockbedienung, Schlepp­einrichtung am Support, für eine bessere Dichtigkeit der Gesamtmaschine

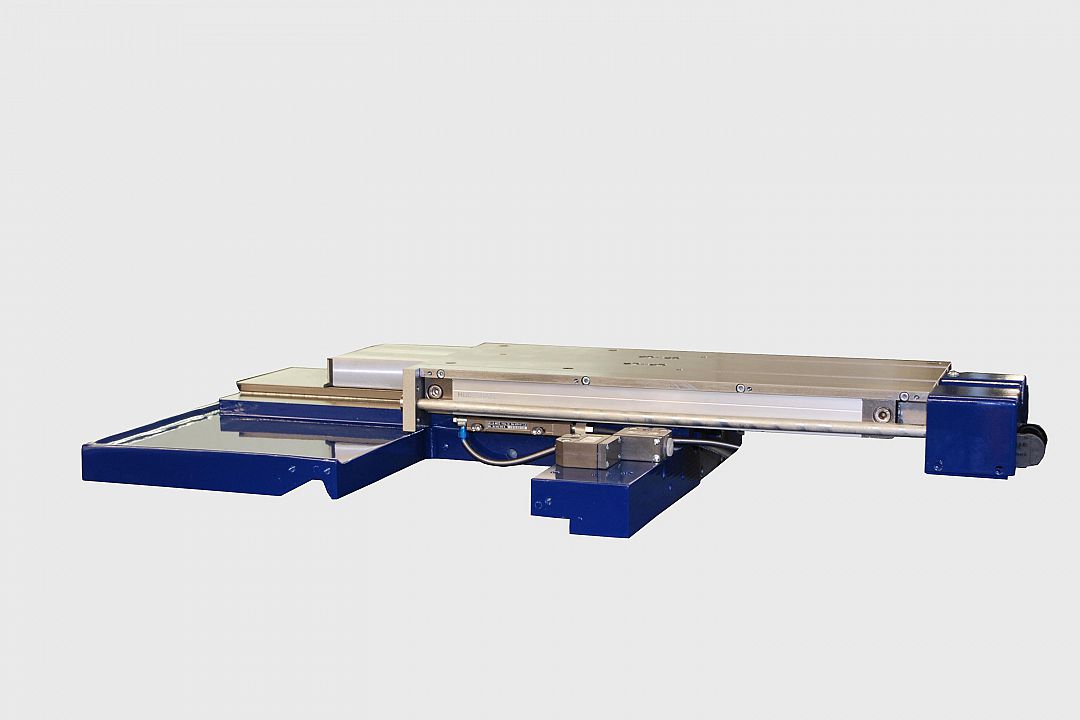

Merkmale des Supports: stabiler Support mit durchgehenden Planschieber gehärtet, direkte Wegmessung über Glasmaßstab und Sperrluftsystem für eine dauerhafte Genauigkeit, verschleißfeste Kunststoffbeschichtung in der Führungsbahn
Scheibenrevolver mit feststehenden und angetriebenen Werkzeugen
Handhebelschnellspannfutter für Zugspannzangen und Druckspannzangen als Option
Handhebelschnellspannfutter für Zugspann­zangen und Druckspann­zangen als Option
Unterschiedliche Werkzeugsysteme handbetätigt und automatisch als Revolver.

Optional: Reitstockseite geschlossen, mit Schwenktür für die Reitstockbedienung, Schlepp­einrichtung am Support, für eine bessere Dichtigkeit der Gesamtmaschine

Merkmale des Supports: stabiler Support mit durchgehenden Planschieber gehärtet, direkte Wegmessung über Glasmaßstab und Sperrluftsystem für eine dauerhafte Genauigkeit, verschleißfeste Kunststoffbeschichtung in der Führungsbahn

Scheibenrevolver mit feststehenden und angetriebenen Werkzeugen

Handhebelschnellspannfutter für Zugspannzangen und Druckspannzangen als Option

Handhebelschnellspannfutter für Zugspann­zangen und Druckspann­zangen als Option

Unterschiedliche Werkzeugsysteme handbetätigt und automatisch als Revolver.

Spezifikationen und Leistung

Spezifikationen

SLZ 300E Einheit Wert
Umlauf Ø über Bett mm 300
Umlauf Ø über Planschieber mm 150
Bettbreite mm 240
Spindelkopf nach DIN 55027 Gr. 5
Spindelbohrung Ø mm 40 / 55 (Option)
Spindel Ø im vorderen Lager mm 70 / 90 (Option)
Reitstock-Pinole Ø mm 50
Reitstockhub mm 125
Reitstock-Morsekegel MK 3
Spitzenweite mm 750



Leistung

SLZ 300E Einheit Wert
Hauptantrieb KW 11,5
Drehzahlbereich 1/min 1 – 4.500

Maße
Länge mm 2.000
Breite mm 1.800
Höhe mm 1.850
