SLZ 420Ex1000
Ausstellungsmaschine ab Lager lieferbar, auch noch 2019 möglich
Informationen
Allgemeine Informationen
Zyklen-Drehmaschine für Futter und Wellenbearbeitung mit digitalen Antrieben und Zyklensteuerung Heidenhain MANUAL plus 620.
- Sicherheitskupplung in der Z- und X-Achse
- Verwindungssteifes Bett, aus hochwertigem Guß mit gehärteten feinstgeschliffenen Führungsbahnen und Glasmaßstab in der X-Achse. Bettbreite 350 mm

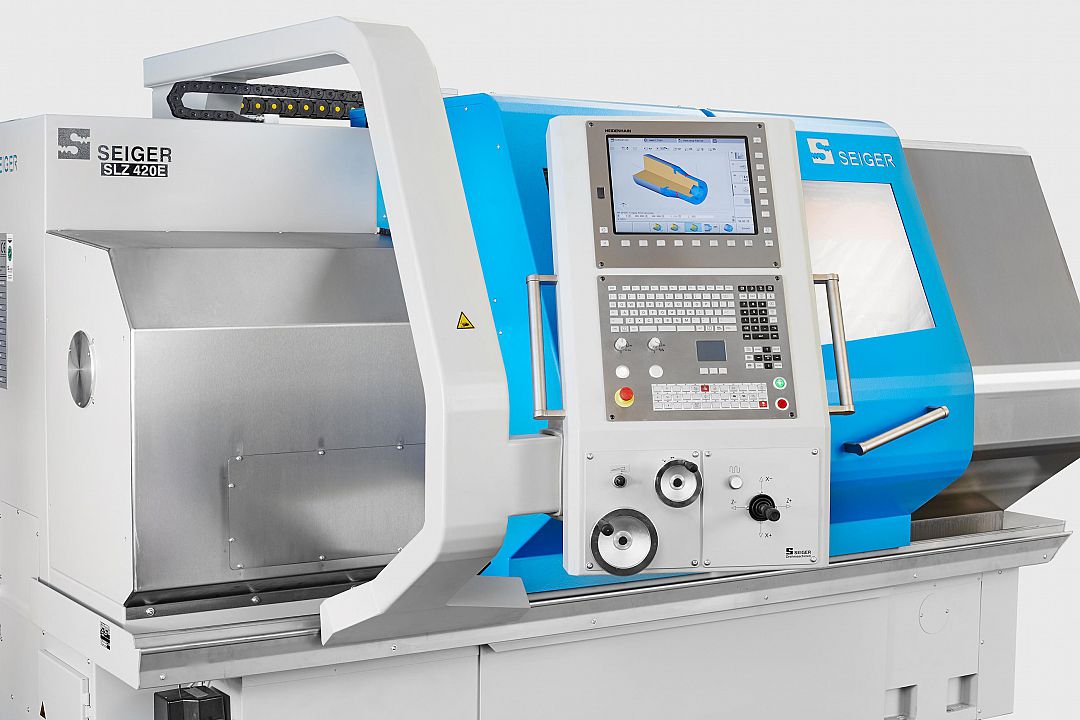

- Bedienpult frei verschiebbar und schwenkbar
- Hohe Genauigkeit und Steifigkeit der Drehspindel durch Präzisions-Spindellagerung, Spindelbohrung Ø 80 mm Standard,
Features im Überblick
Fotos
Spezifikationen und Leistung
Spezifikationen
| SLZ 420E | Einheit | Wert |
|---|---|---|
| Umlauf Ø über Bett | mm | 430 |
| Umlauf Ø über Planschieber | mm | 220 |
| Bettbreite | mm | 350 |
| Spindelkopf nach DIN 55027 | Gr. | 6 |
| Spindelbohrung Ø | mm | 80 |
| Spindel Ø im vorderen Lager | mm | 110 |
| Reitstock-Pinole Ø | mm | 70 |
| Reitstockhub | mm | 150 |
| Reitstock-Morsekegel | MK | 5 |
| Spitzenweite | mm | 1.000 |
Leistung
| SLZ 420E | Einheit | Wert |
|---|---|---|
| Hauptantrieb | KW | 11 |
| Drehzahlbereich | 1 / min | 1 – 3.600 |
| Maße | ||
| Länge | mm | 1.990 + Spitzenweite |
| Breite | mm | 2.200 |
| Höhe | mm | 1.970 |
